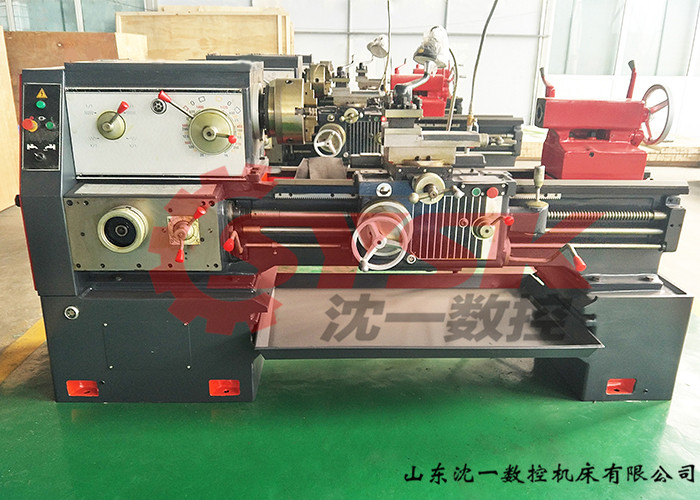

| 車 床 型 號 | CA6136 | CA6236 | C6140A | C6240A | |
| 主機規格 | 中心高 | 180mm | 200mm | ||
| 床身上最大回轉直徑 | 360mm | 400mm | |||
| 最大工件長度 | 750/1000/1500mm | 750/1000/1500mm | |||
| 刀架最大行程（縱向） | 400mm | 650mm | 900mm | 1150mm | |
| 刀架上最大工件回轉直徑 | 190mm | 240mm | |||
| 馬鞍槽內最大工件回轉直徑 | 540mm | 580mm | |||
| 花盤前馬鞍有效長度 | 200mm | 200mm | |||
| 棒料直徑 | 50mm | ||||
| 主 軸 | 通孔直徑 | 52mm | |||
| 錐孔 | MT6 | ||||
| 轉速50HZ（60HZ） | 30～1600r/min(12 steps) | ||||
| 刀 架 | 刀架橫向最大行程 | 240mm | |||
| 小刀架最大行程 | 140mm | ||||
| 縱向刻度值 | 0.5mm/格 100mm/r | ||||
| 橫刀架刻度值 | 0.05mm/格 4mm/r | ||||
| 小刀山東沈一數控機床架刻度值 | 0.05mm/格 3mm/r | ||||
| 刀架回轉角度范圍 | ?5?/SPAN> | 1?格 | |||
| 主軸中心線至刀具支承面距離 | 22mm | 27mm | |||
| 刀桿截面尺寸（高x寬） | 20mm*20mm | 25mm*20mm | |||
| 縱向進給量 | 0.04～2.16 mm/r 138種 | ||||
| 橫向進給量 | 0.02～1.08 mm/r 138種 | ||||
| 主軸中心線到方刀架側面最大距離 | 205 mm | ||||

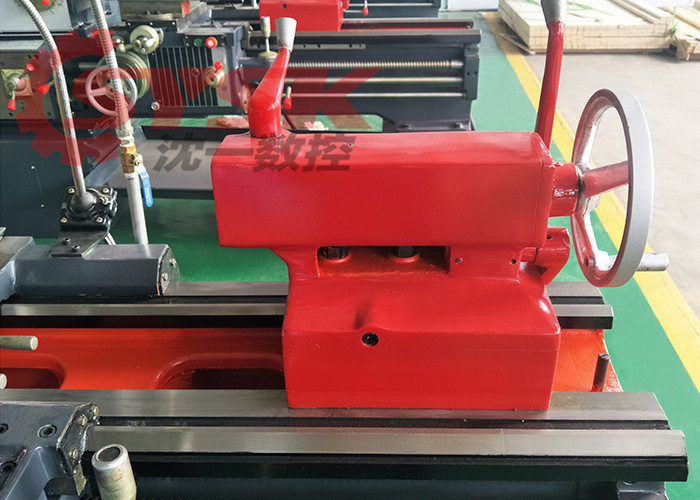

| 尾 座 | 頂尖套內孔錐度 | MT4 | |||
| 頂尖套最大移動量 | 130mm | ||||
| 橫向最大移動量 | ?0mm | ||||
| 螺 紋 | 公制 | 0.45～20 mm/r 30種 | |||
| 英制 | 80～1 n/1" 35種 | ||||
| 模數 | 0.25～10 mm 25種 | ||||
| 徑節 | 160～3 DP 30種 | ||||
| 電 機 | 主電機 | YD132M-8/4 B5 TH 3/4 KW | |||
| 主電機轉速50HZ（60HZ） | 750/1500 r/min (900/1800 r/min) | ||||
| 冷卻泵電機 | AYB-20TH 0.115 KW | ||||
| 外形尺寸 長*寬*高 | |||||
| 750mm | 2000mm*1130mm*1540mm | 2000mm*1130mm*1540mm | |||
| 1000mm | 2250mm*1130mm*1540mm | 2250mm*1130mm*1540mm | |||
| 1500mm | 2750mm*1130mm*1540mm | 2750mm*1130mm*1540mm | |||
| 凈 重 | |||||
| 750mm | 1500 kg | 1700 kg | |||
| 1000mm | 1600 kg | 1800 kg | |||
| 1500mm | 1750 kg | 1950 kg | |||
| 皮帶 | 主傳動三角皮帶型號規格 | A -1900 mm | A -1950 mm | ||
